WA5 - der Universalantrieb für Weichen und alle Anwendungen
mit zusätzlichen Schaltaufgaben.
Der WA5 ist die universelle Lösung für den Einsatz als
Weichenantrieb. Die Ansteuerung kann sowohl analog als auch digital
erfolgen.
Technische Daten:
- Abmessungen:
- Stromversorgung mit 12-20V Wechsel-, Gleich- oder "Digital"-Spannung.
- Stromaufnahme in Ruhe ca. 150 mA, beim Umlauf des Servos, je nach eingesetztem Servo, typisch 200mA, maximal 1,5A.
- Digitaleingang mit Optokppler für vollständige Trennung der Versorgungs- und digital-Spannung. Stromaufnahme am
Digitaleingang ca. 10mA.
- Optokoppler zur analogen Ansteuerung des Bausteins mit Gleich- oder Wechselspannung. Stromaufnahme ca. 10mA, erlaubte Eingangsspannung
9-24V.
- Analogeingang für Dauerspannung, Impulsspannung oder "Postrelais"-Schaltung.
- Anschluss von zwei Servos mit vollständig getrennten Einstellungen.
- Zwei Polarisierungsrelais je Servo, eines für jede Endlage, zur absolut sicheren Herzstückpolarisierung. Spezialeinstellung zur Polarisierung
der Tillig DKW ohne Kurzschlussgefahr.
- Optokoppler-Ausgänge zur Rückmeldung der Stellung des Antriebs. Direkter Anschluss von Leuchtdioden zur Stelltischausleuchtung.
- Festlegung aller Parameter mit dem universellen Programmiergerät. Zur Einstellung ist nur eine Spannungsversorgung des Bausteins erforderlich.
- Sicherer Nachbau des Bausatzes durch eine ausführliche Bauanleitung und den Einsatz von bedrahteten Bauelementen. Keine Verwendung von SMD-Bauteilen.
Lieferumfang:

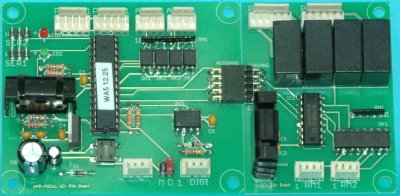

- Platine WA5 Grundbaustein
- Platine WA5 Relaisbaustein
- Bauteiltüte WA5 Grundbaustein
- Bauteiltüte WA5 Relaisbaustein
- Prozessor mit aktuellster Software
- Bau- und Bedienungsanleitung
ergänzende Artikel (zum Betrieb nicht zwingend erforderlich):
- 3991: Aufpreis für Fertiggerät WA5
- 6051: Gehäuse für WA5
- 6104: Anschlusskabel, 4-polig
- 6106: Anschlusskabel, 6-polig
- 6215: Trafo, für 3-4 WA5
- 3964: Spezialbaustein für Tillig DKW mit Innenzungen
|
